Deltasonic® type WM - stationnaire

Les débitmètres à ultrasons deltasonic® de pvt technology GmbH sont de plus en plus utilisés pour mesurer le débit des liquides. Outre la très haute précision et la simplicité de montage, les appareils de la série deltasonic® séduisent par leur rapport qualité-prix attractif et leur grande qualité de traitement. Les domaines d'application vont de la mesure de la quantité d'eau d'alimentation à la mesure de la quantité de chaleur et de froid en passant par la mesure du débit d'eau potable (toutes les exigences en matière d'hygiène sont remplies).

Principe de fonctionnement

Nos débitmètres à ultrasons fonctionnent selon la méthode de la différence de temps de transit. Dans cette méthode, les impulsions ultrasonores sont transmises à travers le fluide dans et contre le sens de l'écoulement. Une onde sonore se propage plus rapidement dans le sens d'écoulement du milieu de mesure que dans le sens inverse. La différence de temps de transit est donc proportionnelle à la vitesse moyenne du flux. La vitesse d'écoulement moyenne multipliée par la section de conduite donne le volume d'écoulement par unité de temps.

La vitesse d'écoulement est calculée selon l'équation suivante :

  • v = vitesse d'écoulement moyenne
  • L = longueur du trajet ultrasonore
  • α= Angle du signal ultrasonore par rapport au débit
  • T1 = temps de transit du signal ultrasonore avec le débit
  • T2 = temps de transit du signal ultrasonore contre le débit

Avantages du principe de mesure de la série deltasonic®

  • pas de pertes de charge grâce à la section libre des tubes
  • peu de frais d'entretien et de maintenance, car aucune pièce mécanique mobile est nécessaire
  • longue durée de vie, grâce à l'absence d'abrasion ou de corrosion due au fluide de mesure
  • installation simple et économique, sans interruption de fonctionnement
  • toutes les exigences en matière d'hygiène sont satisfaites, car aucun contact du produit n'est détecté par des capteurs à pince
  • indépendamment des propriétés du fluide telles que pression, température, conductivité, viscosité, etc.
  • pas de risque de fuite

Avantages spécifiques du deltasonic® type WM - stationnaire

  • Précision exceptionnellement élevée de +/- 0,5 % de la valeur lue à une vitesse d'écoulement de 0,3 à 12 m/s (précision certifiée au banc d'essai SI = +/- 0,28 % de la valeur lue).
  • Innovation particulière de notre série deltasonic®: la technologie brevetée PicoFly Quantum Time Transit. L'utilisation d'intersections espace-temps bidimensionnelles comme échelle de temps permet d'atteindre un temps de transit ultrasonique presque sans zone morte, dans une plage de temps de précision inférieure à une picoseconde ~ 100 Ms.
  • La série deltasonic® est très précise et largement insensible aux bulles d'air et aux solides en suspension.
  • Moins de composants matériels grâce à la microélectronique de pointe dans le domaine de la basse tension. Il en résulte des performances et une fiabilité maximales avec une consommation d'énergie minimale.
  • Les capteurs à ultrasons jusqu'à 150 °C sont standard chez pvt technology GmbH.

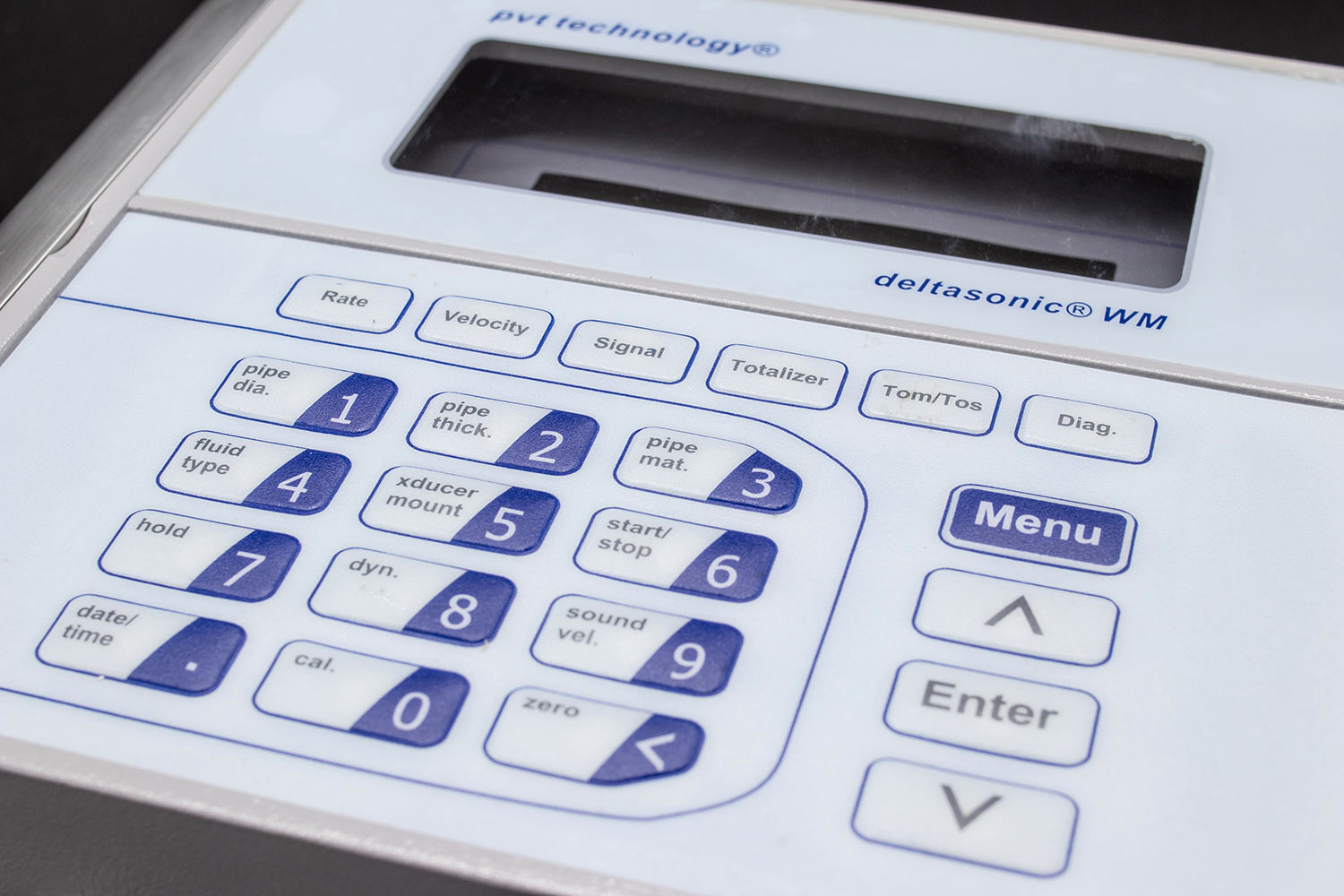

  • Le passage aux différents affichages s'effectue à l'aide des touches tactiles situées sur le panneau avant.
  • Commande de toutes les touches par touches tactiles capacitives avec une durée de vie illimitée.
  • Grâce à la sélection claire et conviviale du menu à l'aide des touches frontales, notre série deltasonic® est très simple et extrêmement pratique à utiliser. Seules quelques étapes logiques sont nécessaires pour une mise en service en quelques minutes.

Caractéristiques techniques du deltasonic® type WM - stationnaire

  • Principe de mesure : mesure numérique du débit par ultrasons selon le principe du temps de transit
  • Type d'installation : Montage mural
  • Diamètres nominaux : de (15 - 20 mm*) 25 à 6.000 mm
  • Températures : - 20 °C à + 150 °C
  • Précision : +/- 0,5 % à 0,3 à 12 m/s (positif/négatif)
  • Répétabilité : 0,15 %.
  • Affichage numérique : 20 x 2 alphanumériques avec rétro-éclairage
  • Clavier : 4 x 4 touches tactiles
  • Carte mémoire : Enregistrement des données en mémoire IG SD élevée (512 jours)
  • Sorties : 4 - 20 mA 750 Ω, impulsion OCT 0 - 10 KHz, relais
  • Communication : RS232/RS485/Modbus
  • Alimentation : 90 - 250 VAC 48 - 63 Hz ou 10 à 36 VDC
  • Boîtier : aluminium moulé par injection, laqué
  • Indice de protection : IP 68

*Pour les largeurs nominales de 15 à 20 mm, la précision est limitée en raison d'un temps de fonctionnement insuffisant.
